SMT貼片加工篇之全自動貼片機
之前有介紹到，SMT貼片加工需要用到很多生產設備，下面要了解到的SMT貼片機是SMT貼片加工中最關鍵、最復雜、最昂貴的設備，主要作用是進行電子貼裝，下面就由貼片加工廠_安徽英特麗帶大家了解一下SMT貼片機的工作原理吧。
1、SMT貼片機的工作原理
SMT貼片機，也叫作“表面貼裝系統”，是印刷后的一個加工環節，主要是由機架，PCB傳輸和軸承組織，驅動系統，定位和對準系統，進料器，光學識別系統，傳感器和計算機控制系統組合而成的機器。它的工作原理是通過機器內部的移動貼裝頭吸取電子元器件，隨后按照程序要求準確地放置到PCB板的焊盤上。
2、SMT貼片機的工作流程
1）印刷完成后的PCB板通過傳送帶進入到貼片機內部。
2）固定基板，識別基板焊盤位置，貼裝頭上的吸咀吸取元器件。
3）通過元件的位置上方向，進行調整，最終放置到PCB焊盤上。
4）所有的電子元器件貼裝完畢后，由傳送帶輸送給下一個環節。
3、SMT貼片機的類型
目前市面上的分為兩大類：轉塔型SMT貼片機和拱架型SMT貼片機。
轉塔型SMT貼片機優點：由于轉塔的特點，將動作細化，很多動作都可以在同一時間周期內完成，實現真正意義上的高速度。
轉塔型SMT貼片機缺點：貼裝元件類型的限制，價格昂貴。
拱架型SMT貼片機優點：系統結構簡單，可實現高精度，適用于各種大小、形狀的元件。
拱架型SMT貼片機缺點：貼片頭來回移動的距離長，速度受限制。
4、SMT貼片機的優點
總的來說，SMT貼片機投入生產中可以實現高精度生產，相比手工貼片更適用于批量生產，也可用于多臺機器進行大批量生產，是PCBA加工行業的不可多得的優質設備。

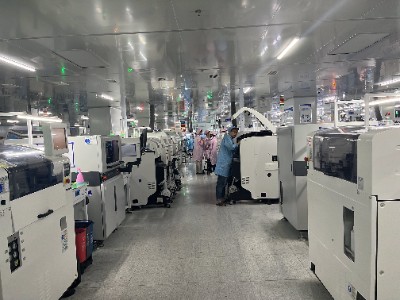

安徽英特麗電子科技有限公司，專注電子產品電子元件代采、SMT貼片加工、DIP插件加工、PCBA后焊測試、PCBA三防漆涂覆、成品組裝、OEM代工代料一站式服務。目前公司占地面積3.2萬平米，30條高端SMT生產線，8條AI自動插件線，8條波峰焊線，8條組裝生產線，公司通過了ISO9001、ISO14001、ISO13485、ISO45001、IATF16949、IEQC、ESD等體系認證，標準的無塵、防靜電生產車間。有加工需要，歡迎聯系我們
