PCBA加工焊點產生孔洞的因素有哪些？
在PCBA加工過程中，線路板經過焊接后可能會出現一些不良現象，最常見的不良現象如孔洞，而這些現象的產生會直接影響產品品質，所以在日常的加工過程中，遇到問題要具體分析原因，并加以解決。下面就由貼片加工廠_安徽英特麗小編整理了一下關于焊點產生空洞的主要原因，希望能幫助大家解決問題。
焊點產生孔洞的主要原因是助焊劑中的有機物遇熱分解產生的氣泡不能及時排出線路板，被消化在焊點中冷卻后就會產生空洞現象。焊點空洞的影響因素如下：
1、助焊劑活性。由于助焊劑當中熔劑的有機物高溫裂解，使氣泡難以逸出，導致氣體被包裹在合金粉中。如果有機物產生的氣體的浮力小于焊料的表面張力，那么助焊劑中的有機物在高溫下熱解后，氣體就會被包圍在焊球內部，氣體就會被焊球深深地吸收，此時氣體就很難逸出，進而形成空洞現象。
2、焊接時間。Sn63-Pb37焊料的浸漬時間很短，約為0.6 s，而SnAgCu焊料的浸漬時間約為1.5 s，在這些情況下，有機物熱解產生的氣體很難逸出，氣體會完全被包圍在合金層中。
3、錫膏中的水分。錫膏從冰箱中取出后，應在室溫(25℃±3℃)下保存至少4小時，避免吸入空氣中的水分。焊膏在線使用前必須攪拌，在攪拌過程中，時間不宜過長(約3-5min)，攪拌力不宜過大。錫膏印刷后不能在空氣中放置太久(一般在2小時內)，否則錫膏吸水過多會增加空洞形成的概率。
4、焊盤氧化物。PCB焊盤表面氧化和臟污程度越高，焊接后PCBA焊點產生的空洞就越多。因?yàn)楹副P(pán)氧化程度越大，需要更強的活性劑來處理焊接物體表面的氧化物。必須避免焊膏和待焊接金屬表面的氧化物。否則，沒有其它方法來減少空洞的形成。

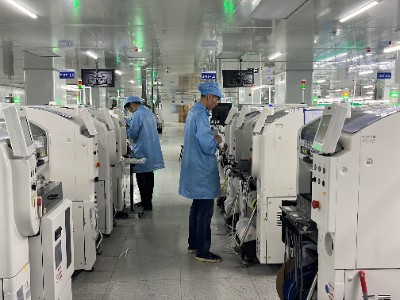

安徽英特麗電子科技有限公司，專注電子產品電子元件代采、SMT貼片加工、DIP插件加工、PCBA后焊測試、PCBA三防漆涂覆、成品組裝、OEM代工代料一站式服務。目前公司占地面積3.2萬平米，30條高端SMT生產線，8條AI自動插件線，8條波峰焊線，8條組裝生產線，公司通過了ISO9001、ISO14001、ISO13485、ISO45001、IATF16949、IEQC、ESD等體系認證，標準的無塵、防靜電生產車間。有加工需要，歡迎聯系我們
