了解PCB板中特殊焊盤的作用
眾所周知，在PCB上不僅有常見的焊盤，更有多種特殊的焊盤，它們分別發揮著不同的作用，下面就要安徽pcba加工廠就為大家介紹一下PCB板上“特殊焊盤”的具體作用，歡迎大家留言補充。
一、十字花焊盤
十字花焊盤又稱熱焊盤、熱風焊盤等。其作用是減少焊盤在焊接中向外散熱，以防止因過度散熱而導致的虛焊或pcb起皮。
1. 當你的焊盤是地線時候。十字花可以減少連接地線面積，減慢散熱速度，方便焊接。
2. 當你的PCB是需要機器貼片，并且是回流焊機，十字花焊盤可以防止PCB起皮(因為需要更多熱量來融化錫膏)。
二、淚滴焊盤
淚滴是焊盤與導線或者是導線與導孔之間的滴裝連接過度，設置淚滴的目的是在電路板受到巨大外力的沖撞時，避免導線與焊盤或者導線與導孔的接觸點斷開，另外，設置淚滴也可使PCB電路板顯得更加美觀。
teardrop的作用是避免信號線寬突然變小而造成反射，可使走線與元件焊盤之間的連接趨于平穩過渡化，解決了焊盤與走線之間的連接容易斷裂的問題。
1、焊接上，可以保護焊盤，避免多次焊接使焊盤的脫落
2、加強連接的可靠性(生產是可以避免蝕刻不均，過孔偏位出現的裂縫等)
3、平滑阻抗，減少阻抗的急劇跳變
在電路板設計中，為了讓焊盤更堅固，防止機械制板時焊盤與導線之間斷開，常在焊盤和導線之間用銅膜布置一個過渡區，形狀像淚滴，故常稱做補淚滴( Teardrops )。
三、梅花焊盤
1：固定孔需要非金屬化。過波峰焊時候，如果固定孔是金屬化的孔，回流焊過程錫將把孔堵死。
2、固定安裝孔做梅花焊盤一般是給安裝孔GND網絡，因為一般PCB鋪銅為GND網絡鋪銅，梅花孔安裝PCB外殼器件后，其實也就是使GND與大地earth相接，在某些場合上使PCB外殼起到了屏蔽的作用。當然有的也不需要把安裝孔連接GND網絡。
3、金屬螺孔可能被擠破，造成接地與不接地的零界狀態，造成系統莫名其妙的不正常，梅花孔，不管應力如何變化，總能保持螺釘接地。
延伸閱讀：

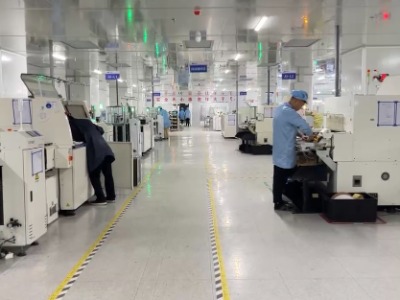

安徽英特麗電子科技有限公司，是一家以SMT貼片為核心的EMS電子制造服務業。目前公司占地面積3.2萬平米，30條SMT生產線，8條AI自動插件線，8條波峰焊線，8條組裝生產線，是安徽省及華東區域最大的SMT基地之一。安徽省委省政府以及宿州市委市政府大力發展電子信息產業，宿州毗鄰合肥及華東各主要城市，可覆蓋華東電子信息產業相對發達的區域。
