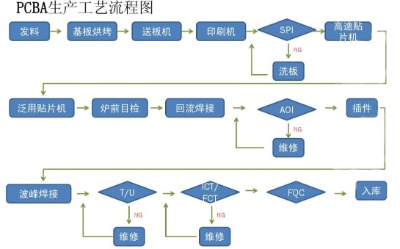

快速了解PCBA工藝流程
PCBA就是將一塊空的PCB板，通過一個又一個嚴格的工藝加工，最終制作出一個具有客戶所需要所有功能的PCB電路板，成為電子產品的核心部分。下面就由PCBA加工廠_安徽英特麗小編帶大家快速了解PCBA工藝流程。
1、 PCBA加工單面表面組裝工藝：焊膏印刷—貼片—回流焊接；
2、 PCBA加工雙面表面組裝工藝：A面印刷焊膏—貼片—回流焊接—翻板—B面印刷焊錫膏—貼片—回流焊接；
3、 PCBA加工單面混裝（SMD和THC在同一面）：焊膏印刷—貼片—回流焊接—手工插件（THC）—波峰焊接；
4、 單面混裝（SMD和THC分別在PCB的兩面）：B面印刷紅膠—貼片—紅膠固化—翻板—A面插件——B面波峰焊；
5、 雙面混裝置（THC在A面，A、B兩面都有SMD）：A面印刷焊膏—貼片—回流焊接—翻板—B面印刷紅膠—貼片—紅膠固化—翻板—A面插件—B面波峰焊；
6、 雙面混裝（A、B兩面都有SMD和THC）：A面印刷焊膏—貼片—回流焊接—翻板—B面印刷紅膠—貼片—紅膠固化—翻板—A面插件—B面波峰焊—B面插件后附。
PCBA在加工工藝的生產過程中，每一個步驟都不可缺少，也不容忽視，一個步驟緊接著一個步驟，任何一個環節或者步驟都不允許出現質量問題，一旦出現了質量問題，就會對產品的質量產生非常大的影響。
