PCB布局大揭秘：布線技巧總結
PCB布局布線是電路設計中的關鍵環節，直接影響電路性能和可靠性。以下是PCBA加工廠_安徽英特麗一些關于PCB布局技巧的總結：
一、布局技巧
1.分區布局：按功能模塊分區，如電源、模擬、數字、射頻等，減少干擾。
2.關鍵元件優先：先放置核心元件（如MCU、存儲器），再圍繞它們布置其他元件。
3.縮短高頻信號路徑：高頻信號路徑應盡量短，減少輻射和干擾。
4.電源與地線布局：電源和地線應寬而短，降低阻抗和噪聲。
5.散熱考慮：高熱元件應靠近邊緣或散熱器，并避免靠近熱敏感元件。
6.機械約束：考慮安裝孔、連接器等機械限制，確保與外殼匹配。
二、布線技巧
1.信號完整性：高速信號線應避免直角轉彎，使用45度或圓弧走線，減少反射和輻射。
2.差分對布線：差分信號應平行、等長布線，保持阻抗一致，減少共模噪聲。
3.地平面完整性：避免地平面被分割，確保低阻抗回流路徑，減少噪聲。
4.電源去耦：在電源引腳附近放置去耦電容，濾除高頻噪聲。
5.3W規則：為減少串?dāng)_，線與線間距應至少為線寬的3倍。
6.20H規則：電源層邊緣應比地層內縮20倍層間距，減少邊緣輻射。
7.阻抗匹配：高速信號線需進行阻抗匹配，防止信號反射。
8.避免銳角布線：銳角易導致信號反射和電磁干擾，應使用平滑轉角。
三、其他注意事項
1.測試點設置：為關鍵信號和電源設置測試點，便于調試和測試。
2.絲印標注：清晰標注元件編號、極性和接口信息，便于焊接和調試。
3.DRC檢查：布線完成后，進行設計規則檢查，確保符合制造要求。
4.熱設計：考慮熱分布，避免局部過熱，必要時增加散熱措施。
5.EMC設計：采取屏蔽、濾波等措施，減少電磁干擾。
四、工具使用
1.自動布線工具：可提高效率，但關鍵信號仍需手動調整。
2.仿真工具：使用信號完整性和電源完整性仿真工具，提前發現潛在問題。
五、總結
PCB布局布線需綜合考慮電氣性能、機械約束和熱管理等因素，合理布局和布線能提升電路性能和可靠性。

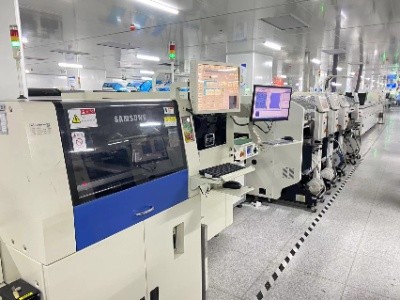

安徽英特麗電子科技有限公司，位于安徽宿州。專注電子產品電子元件代采、SMT貼片加工、DIP插件加工、PCBA后焊測試、PCBA三防漆涂覆、成品組裝、OEM代工代料一站式服務。30條高端SMT生產線，8條AI自動插件線，8條波峰焊線，8條組裝生產線。體系認證有：ISO9001、ISO14001、ISO13485、ISO45001、IATF16949、IEQC、ESD等。小時貼片能力超過300萬點，月貼片能力接近20億點，貼裝01005元件，貼裝0.1mm間距IC，配置溫濕度及ESD閉環監控系統，實現MES全覆蓋，所有生產及檢測設備均連接MES。標準的無塵、防靜電生產車間。
