PCB線路板布線有哪些常用規則？
1、走線的方向控制規則
在 PCB 布線時，相鄰層的走線方向成正交結構，避免將不同的信號線在相鄰層走成同一方向，以減少不必要的層間竄擾。當 PCB 布線難以避免出現平行布線時，應考慮用地平面隔離各布線層，用地線隔離各信號線。
2、走線的開環檢查規則
在PCB布線時，為了避免布線產生的“天線效應”，減少不必要的干擾輻射和接收，一般不允許出現一端浮空的布線形式。
3、走線長度控制規則
在設計時讓布線長度盡量短，以減少由于走線過長帶來的干擾問題。對驅動多個器件的情況，應根據具體情況決定采用何種網絡拓撲結構。
4、阻抗匹配檢查規則
同一網絡的布線寬度應保持一致，線寬的變化會造成線路特性阻抗的不均勻，當傳輸?shù)乃俣容^高時會產生反射。在某些條件下，可能無法避免線寬的變化，應該盡量減少中間不一致部分的有效長度。
5、倒角規則
在PCB布線時,走線拐彎的拐角應避免設計成銳角和直角形式,以免產生不必要的輻射；要求所有線與線的夾角應大于等于135°?在走線確實需要直角拐角的情況下,可以采取兩種改進方法:一是將90°拐角變成兩個45°拐角;二是采用圓角?
6、器件去耦規則
在印制版上增加必要的去耦電容，濾除電源上的干擾信號，使電源信號穩定。
7、3W規則
為了減少線間串?dāng)_，應保證線間距足夠大，當線中心間距不少于3倍線寬時，則可保持70%的電場不互相干擾，稱為3W規則。
8、 地線回路規則
環路最小規則，即信號線與其回路構成的環面積要盡可能小，環面積越小，對外的輻射越少，接收外界的干擾也越小。
9、屏蔽保護
對一些特別重要，頻率特別高的信號，應該考慮采用銅軸電纜屏蔽結構設計，即將所布的線上下左右用地線隔離，而且還要考慮好如何有效的讓屏蔽地與實際地平面有效結合。
10、走線的諧振規則
主要針對高頻信號設計而言，即布線長度不得與其波長成整數倍關系，以免產生諧振現象。

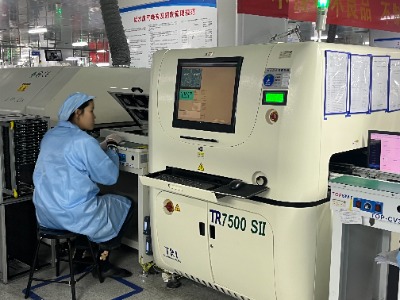

安徽英特麗電子科技有限公司，位于安徽宿州。專注電子產品電子元件代采、SMT貼片加工、DIP插件加工、PCBA后焊測試、PCBA三防漆涂覆、成品組裝、OEM代工代料一站式服務。30條高端SMT生產線，8條AI自動插件線，8條波峰焊線，8條組裝生產線。體系認證有：ISO9001、ISO14001、ISO13485、ISO45001、IATF16949、IEQC、ESD等。小時貼片能力超過300萬點，月貼片能力接近20億點，貼裝01005元件，貼裝0.1mm間距IC，配置溫濕度及ESD閉環監控系統，實現MES全覆蓋，所有生產及檢測設備均連接MES。標準的無塵、防靜電生產車間。
